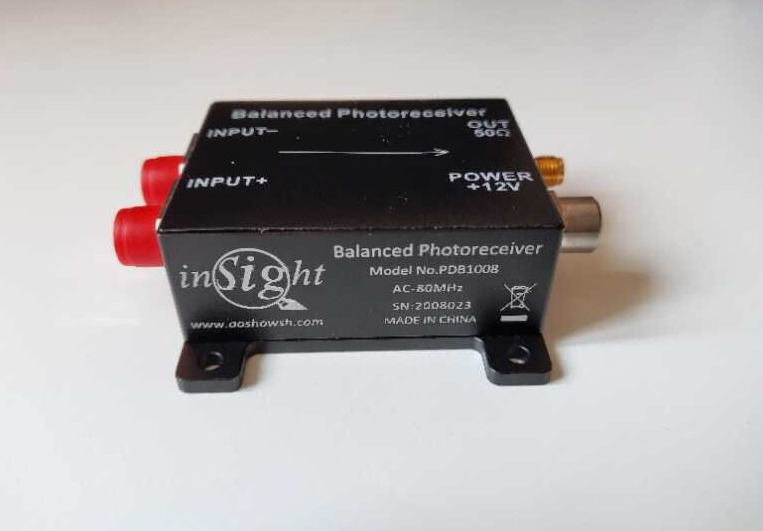

80Mhz平衡探测器（PDB1008）

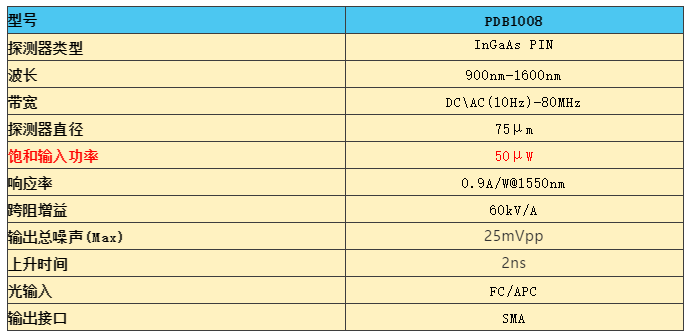

电气说明

1、供电电源：±12V（棕红：﹢12V，黑线：GND，蓝线：-12V），探测器模块正常工作时电流小于 100mA。300MHz 及以下的产品电源电压最低可低至±8V，最大不宜超过±15V（探测器标签与本说明不一致的，以本说明为主），1GHz 以上产品供电电压不超过±12V。另外测试用供电模块可以购买鸿海开关电源模块 JMD10-D12（具体见附录 5.2），该模块在室内使用可以保证探测器性能，在户外使用请自行评估。

2、输出接口：SMA(母头)；

3、输出阻抗：50ohm；

4、最大输出电压： 500MHz 以下产品：±3.0V（@High Z），±1.5V（@50ohm）； 1GHz（含）以上产品：±1V（@50ohm）。

5、光谱响应范围：900nm-1700nm；

6、探测器响应度：>0.95A/W@1550nm；

7、光输入幅度请勿超过饱和光功率（Saturation Power）。

性能测试说明：

1、由于测试光源 FC 接头情况不同，每个探测器的插损不一致，探测器响应的测试结果会略有差异；

2、探测器跨阻增益是在输出负载为高阻的情况下计算得到的，如果输出负载为 50 Ω，增益降为标称值的一半；

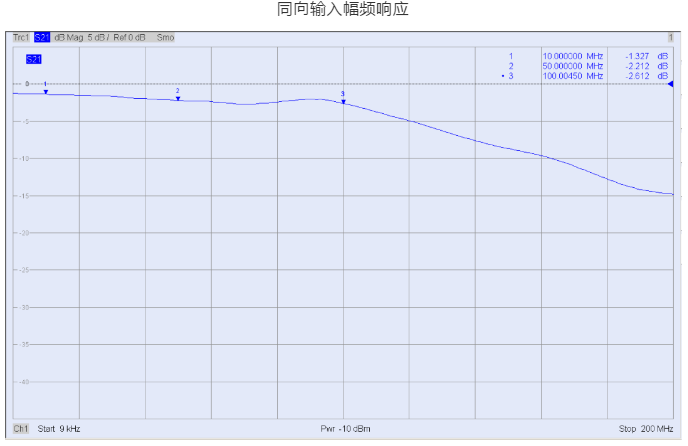

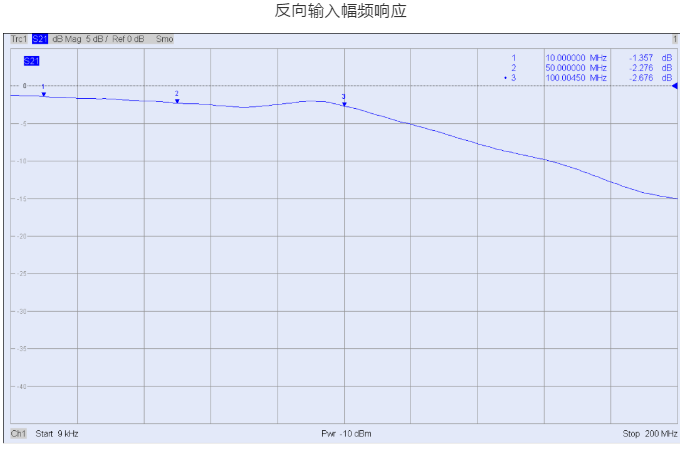

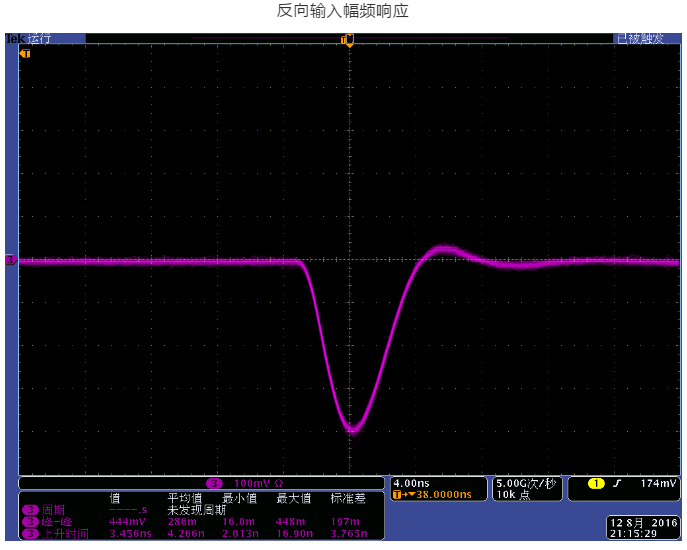

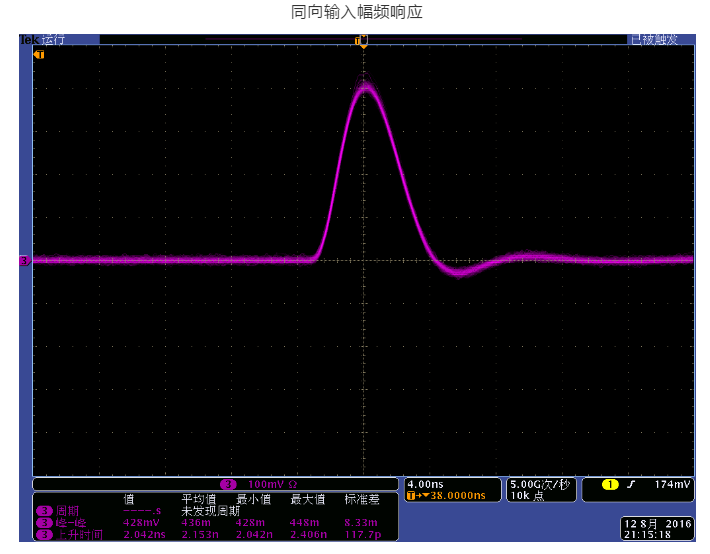

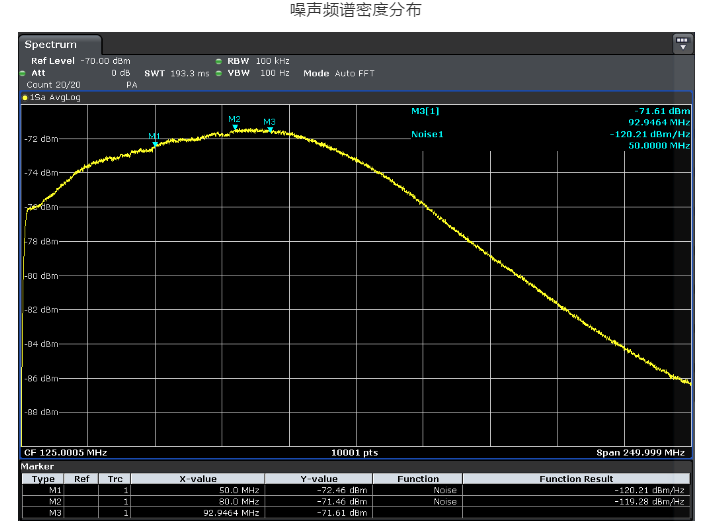

3、探测器噪声和上升时间的测量结果是在如下条件下测试得到的：

a: 示波器输入阻抗 50Ω;

b: 示波器带宽为全带宽（≥1GHz）；
